Фибиол - стандарт

Производитель

  • 4000.00 руб

ПРОБЛЕМА

         В процессе строительства жилых домов, административных зданий, промышленных объектов и т.д. вопросам звукоизоляции помещений не уделяется должного внимания. Это приводит к тому, что шум может вызывать нарушения физиологической деятельности человека и стать причиной стрессов и нервных расстройств.

         Шум разделяется на ударный, воздушный и структурный шум.

         Ударный шум внутри здания, образующийся при падении на пол различных предметов, передвигании  мебели, ходьбе человека и т.п., вызывает колебания перекрытия, которые передаются не только в нижние помещения, но и по всему зданию в целом.

         При этом проблему ударного шума нельзя решить путем увеличения массы конструкции. Эффективный выход из создавшейся ситуации – создание «звукоизолирующего пола»



ЗВУКОИЗОЛИРУЮЩИЙ ПОЛ

       Звукоизолирующий пол имеет следующую конструкцию:

        СТРУКТУРНАЯ ПЛИТА - конструкционный элемент, на котором создается «плавающий» пол. Поверхность должна быть ровной и гладкой. Для лучшего результата трубы не помещаются в плиту, а прокладываются сверху в кожухе, выполненном из легковесного бетона. Если это невозможно, то трубы прикрепляются к плите перекрытия цементно-песчаным раствором. Не следует использовать перекрестие труб, так как это увеличивает толщину подготовительного слоя; если невозможно  избежать перекрестия труб, то нижнюю трубу можно проложить по желобу, выдолбленному  в плите.

        ЗВУКОИЗОЛИРУЮЩИЙ СЛОЙ должен быть водонепроницаемым, чтобы не впитывал влагу  верхней цементной стяжки, и прочным, способным воспринимать постоянные нагрузки от хождения, а также не разрушаться с течением времени.          «Фибиол- Стандарт»  – эффективный шумоизолирующий  материал, который соответствует всем вышеперечисленным требованиям.

Он укладывается на гладкую, ровную поверхность плиты перекрытия: стык в стык по поперечным швам и с боковым перехлестом на величину специальной кромки (8 см) по продольным швам. Швы герметизируются монтажным скотчем. По периметру помещения прокладывается самоклеящаяся  лента из полиэтилена Изолонтейп, для акустической развязки пола и стен.

         Поверх «Фибиол- Стандарт» выполняется «плавающая» цементно-песчаная стяжка толщиной не менее 4 см, армированная оцинкованной металлической сеткой с ячейками 5х5 см. Главное, чтобы не существовало жесткого соединения между плитой перекрытия, "плавающей» стяжкой и стенами, которое может снизить эффективность звукоизоляции вдвое. Трубы также не должны помещаться в «плавающую» стяжку, так как это может образовывать акустический мост. Рекомендуемая пропорция для изготовления цементно-песчаной «плавающей» стяжки:              250 кг цемента (М-500) /м3 раствора.



ОПИСАНИЕ

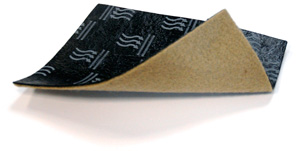

«Фибиол- Стандарт» – битумный гидроизолирующий рулонный материал с нижним звукоизоляционным слоем , выполненным из термоскрепленного нетканого полиэфирного полотна. Верхняя сторона материала, состоящая из  битумной мастики, ламинирована полиэтиленовой пленкой, не позволяющей стяжке жестко соединяться с гидроизоляционным слоем. Материал имеет специальную кромку для бокового нахлеста шириной 8 см. Звуко,-гидроизолирующий материал «Фибиол- Стандарт»  поставляется в рулонах шириной 100 см.  Лабораторно подтверждено, что применение данного материала под «плавающей» стяжкой с поверхностной плотностью 100 кг/м2  на стандартном перекрытии  толщиной 14 см  снижает уровень ударного шума на  23 дБ.

          Изолонтейп - звукоизоляционная самоклеящаяся лента, выполненная из вспененного полиэтилена. Ширина ленты 10 см.



ПРЕДОСТЕРЕЖЕНИЯ:

-            метод изоляции "звукоизолирующий пол" наиболее эффективен для использования в жилых зданиях при нагрузках не более 200 кг/м2;

-            при площади поверхности более 30 м2  в «плавающей» стяжке необходимо предусмотреть деформационные швы;

-            для исключения дополнительных усадочных явлений не следует ходить по свежей  «плавающей» стяжке в течении недели.



Минимальная и рекомендуемая толщина стяжки, в зависимости от плотности раствора:



Облегченные стяжки (плотность 1100-1500 кг/м3)

Цементно-песчаный раствор (плотность 1600-1800 кг/м3)

Цементно-песчаный раствор (плотность 2000 кг/м3)

Минимальная толщина 6 см

(рекомендуемая толщина 7 см)

Минимальная толщина 4 см

(рекомендуемая толщина 5 см)

Минимальная толщина 3,5 см

(рекомендуемая толщина 4 см)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Фибиол- Стандарт

Изолонтейп

Толщина

4 мм

10 мм

Ширина материала

100 см

10 см

Полезная ширина

92 см

10 см

Индекс улучшения изоляции ударного шума

23 dB



Динамический модуль упругости, при нагрузке 5000 Н/м2

0,46 МПа



Поверхностная плотность

2,1 кг/м2



Упаковка, рулон

1 х 10  м

0,1х 10 м



Использование «Фибиол- Стандарт»  и Изолонтейп совместно с «плавающей» стяжкой в абсолютном большинстве реальных случаев обеспечивает выполнение нормативных требований по изоляции ударного шума в домах с комфортными условиями ( категория Б ) и рекомендуется    НИИСФ  г. Москва для  использования в жилищном и гражданском строительстве при устройстве «плавающих» стяжек и виброизоляции инженерного оборудования.

 (Сертификат соответствия по виброакустике от 27 июля 2010 г.)
